產品描述

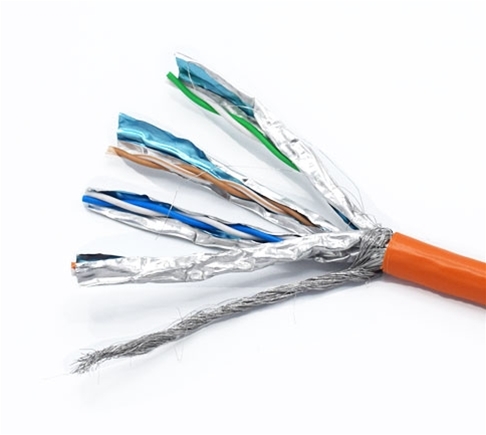

信號電纜-5G超六類網線
信號電纜-5G超六類網線獨特設計使得安裝電纜占用空間更小，安裝更靈活更方便
支持100Base-TX, 1000Base-T, 155Mbqs ATM, 622Mbps ATM
優于現行TIA/EIA-568B 六類標準
提供標準305m箱體包裝
二．信號電纜-5G超六類網線產品參數：
產品執行標準：YD/T 1019-2013
傳輸頻率：500MHz
特性阻抗：100±15Ω
導體間介電強度：DC，1min：1Kv/1min
工作電容值：≤5.6nF/100m
單根導體電阻：≤9.5Ω/100m
線對直流電阻不平衡型：≤2.5%
互電容：51pf/M
平衡電容：160pf/Km
電流平衡：2.5%
防火等級：PVC外護套符合IEC 60332-1相關規定
敷設彎曲半徑：建議敷設彎曲半徑>4倍線纜外徑
敷設拉力：建議敷設時短期拉力<110N
使用拉力：建議使用時長期拉力<20N
施工溫度： 0～40℃
使用溫度： -10～60℃
操作電壓： DC 32～72V
導體：
序號 | 項目 | 規格 | 備注 |
1 | 導體結構 | 無氧銅 | 無氧 |
2 | 導體規格 | 23AWG | 國標 |
3 | 導體外徑 | 0.58±0.02 | Mm |
絕緣：
序號 | 項目 | 規格 | 備注 |
1 | 絕緣材料 | 聚乙烯（HDPE） | / |
2 | 色譜 | （藍/白，藍）（橙/白，橙） （綠/白，綠）（棕/白，棕） | / |
3 | 標稱厚度 | --- | Mm |
4 | Z薄點厚度 | --- | Mm |
5 | 絕緣外徑 | 1.2±0.05 | Mm |
對絞及整絞：
序號 | 項目 | 規格 | 備注 |
1 | 對絞節距 | --- | Mm |
2 | 整絞節距 | --- | Mm |
3 | 包帶材料 | --- | / |
4 | 包帶重疊率 | --- | % |
5 | 包帶厚度 | --- | Mm |
護套：
項目 | 規格 | 備注 |
外被材料 | PVC | / |
標稱厚度 | --- | Mm |
Z薄點厚度 | --- | Mm |
外被外徑 | 7.8±0.2 | Mm |
外護套撕裂繩 | 有 | / |
顏色 | ****** | / |
