產品描述

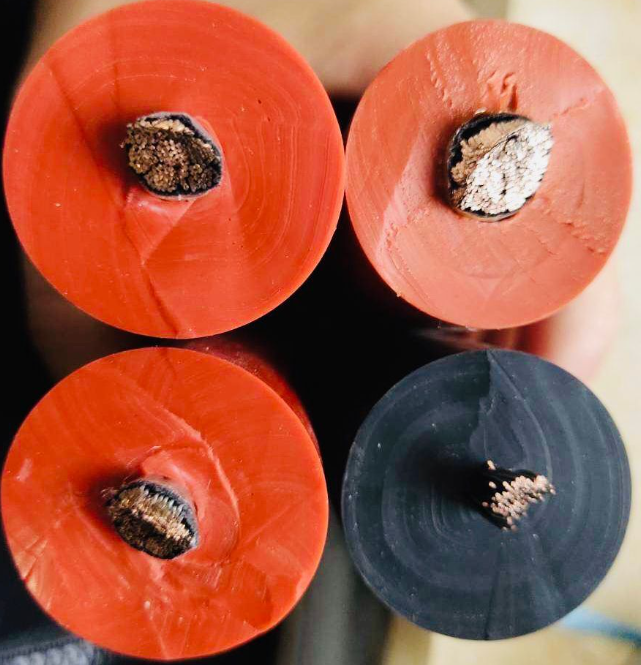

硅膠絕緣電線JG-1*240mm2
產品結構·多股裸銅、鍍錫銅線絞合軟導體
裸銅線性能參考GB/T 3953-2009；鍍錫銅線性能參考GB/T4910-2009標準；導體的結構參考GB/T3956-2008 或客戶的要求
·硅橡膠絕緣
絕緣材料性能參考GB/T2951-2008；成品電線電纜的外徑參考GB/T2951-2008；成品電線電纜電性能參考 GB/T3048-2007
技術數據·溫度范圍：-60~＋180℃
·額定電壓：U0/U 500V（690V）；1000V(1140V)
·測試電壓：根據額定電壓來
·絕緣電阻：≧100MΩ/KM
·耐輻射性：up to 20 x 106 cJ/kg (up to 20 Mrad)
產品特性 ·具有優良的環保性，無味無毒，極好的抗血栓性、生物惰性；優良的電絕緣性能；耐高溫，長期使用溫度180℃。短時間耐溫可以220℃，耐低溫，***低使用溫度為-60℃；耐油及化學試劑性，硅橡膠具有中等的耐油、耐溶劑性能；耐高溫硅橡膠電纜在高溫環境下電氣性能穩定，抗老化性能好，使用壽命長。可在長期潮濕環境中使用，電性能及防水、防霉性能優越；硅橡膠非常柔軟，具有良好的彈性，彎曲性能優良，且柔軟，便于安裝
·可選-燃燒氣體的腐蝕性（無鹵素） 符合 DIN VDE 0482第 267 部分，DIN EN 50267-2-2，IEC 60754-2（等效DIN VDE 0472 第 813 部分）；火災中的行為無火焰?zhèn)鞑?yīng)符合 DIN VDE 0482-332-1-2，DIN EN 60332-1-2,IEC 60332-1（等效DIN VDE 0472 part 804 測試方法 B)
·不含有害物質，
應用范圍·硅膠絕緣電線JG-1*240mm2用于鋼鐵生產工業、航空工業以及造船、水泥、玻璃和陶瓷廠。由于這種單芯不含鹵素，特別適用于發電站。
·廣泛應用于照明燈具、家用電器、電熱電器、儀表儀器、電機引接線及電子、燈具、染具等高溫線環境。
技術參數
導體結構 | 絕緣厚度 | 電線外徑 | 20℃時導體電阻***大值（Ω/km） | ||||
標稱截面（mm2） | 根數/線徑 | 導體外徑 | 500V | 1000V | 500V | 1000V | |
0.50 | 28/0.15 | 0.900 | 1.000 | 1.200 | 2.900 | 3.300 | 40.100 |
0.75 | 24/0.20 | 1.150 | 1.000 | 1.200 | 3.200 | 3.600 | 26.700 |
1.00 | 32/0.20 | 1.300 | 1.000 | 1.200 | 3.300 | 3.700 | 20.000 |
1.50 | 48/0.20 | 1.600 | 1.000 | 1.200 | 3.600 | 4.000 | 13.700 |
2.00 | 40/0.25 | 1.850 | 1.000 | 1.200 | 3.900 | 4.300 | 9.900 |
2.50 | 49/0.25 | 2.000 | 1.000 | 1.200 | 4.000 | 4.400 | 8.210 |
4.00 | 56/0.30 | 2.800 | 1.200 | 1.400 | 5.200 | 5.600 | 5.090 |
6.00 | 84/0.30 | 3.600 | 1.200 | 1.500 | 6.000 | 6.600 | 3.390 |
10.00 | 84/0.40 | 4.600 | 14.000 | 1.600 | 7.400 | 7.800 | 1.950 |
16.00 | 126/0.40 | 5.800 | 14.000 | 1.600 | 8.600 | 9.000 | 1.240 |
25.00 | 196/0.40 | 7.600 | 1.600 | 1.800 | 10.800 | 11.200 | 0.795 |
35.00 | 494/0.30 | 8.800 | 1.800 | 2.000 | 12.400 | 12.800 | 0.565 |
50.00 | 396/0.40 | 10.600 | 2.000 | 2.200 | 14.600 | 15.000 | 0.393 |
70.00 | 551/0.40 | 12.800 | 2.000 | 2.200 | 16.800 | 17.200 | 0.277 |
95.00 | 760/0.40 | 14.800 | 2.200 | 2.500 | 19.200 | 19.800 | 0.210 |
120.00 | 608/0.50 | 16.500 | 2.200 | 2.500 | 21.000 | 21.500 | 0.164 |
150.00 | 760/0.50 | 18.200 | 2.400 | 2.600 | 23.000 | 23.400 | 0.132 |
185.00 | 925/0.50 | 20.000 | 2.400 | 2.600 | 24.800 | 25.200 | 0.108 |
240.00 | 1221/0.50 | 23.000 | 2.600 | 2.800 | 28.200 | 28.600 | 0.082 |
