產品描述

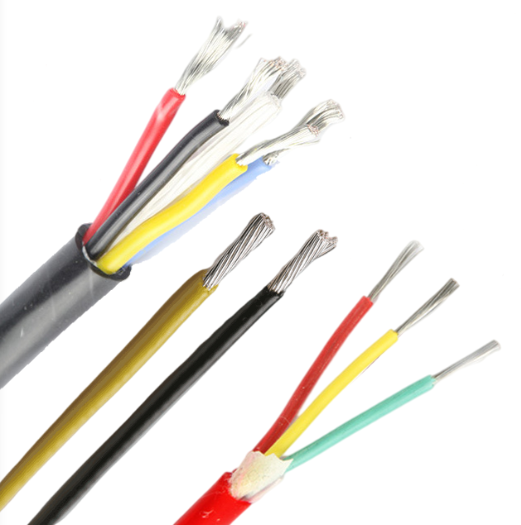

聚四氟乙烯絕緣鍍銀高溫線

一、產品用途及特點：聚四氟乙烯絕緣鍍銀高溫線適用于交流額定電壓600V及以下電器設備和儀器儀表連接用線以及航空航天飛行器布線等。

產品詳情

二、產品標準：聚四氟乙烯絕緣鍍銀高溫線執行企業標準。

三、產品型號

型號	名稱
FF4-2	鍍銀銅芯PTFE絕緣電線
FF4H3-2	鍍銀銅芯PTFE絕緣FEP護套電線電纜
FF4H5-2	鍍銀銅芯PTFE絕緣PTFE繞包護套電線電纜
FF4P21-2	鍍銀銅芯PTFE絕緣鍍銀圓銅線編織屏蔽電線電纜
FF4P31-2	鍍銀銅芯PTFE絕緣鍍鎳圓銅線編織屏蔽電線電纜
FF4P21H3-2	鍍銀銅芯PTFE絕緣鍍銀圓銅線編織屏蔽FEP護套電線電纜
FF4P31H3-2	鍍銀銅芯PTFE絕緣鍍鎳圓銅線編織屏蔽FEP護套電線電纜
FF4P21H5-2	鍍銀銅芯PTFE絕緣鍍銀圓銅線編織屏蔽PTFE繞包護套電線電纜
FF4P31H5-2	鍍銀銅芯PTFE絕緣鍍鎳圓銅線編織屏蔽PTFE繞包護套電線電纜

四、使用特性

工作溫度：-65℃～﹢200℃

額定電壓：交流600V及以下

產品參數

五、主要技術指標

表1 FF4-2型鍍銀銅芯PTFE絕緣電線結構尺寸、直流電阻和重量

導體標稱截面mm2	導體結構根數/單線標稱直徑mm	成品電線外徑mm	導體直流電阻***大值Ω/km	成品電線***大重量kg/km
0.08	7/0.127	0.84±0.05	209	2.02
0.14	19/0.102	0.97±0.05	126	2.83
0.2	19/0.127	1.09±0.05	79.7	3.84
0.35	19/0.16	1.25±0.05	49.5	5.54
0.50	19/0.203	1.47±0.05	30.2	8.08
025	19/0.227	1.66±0.05	22.7	10.2
1	19/0.254	1.73±0.05	19.0	12.1
1.2	19/0.287	1.91±0.05	14.8	14.9
1.5	19/0.32	2.19±0.05	11.7	18.5
2	19/0.36	2.29±0.05	9.45	22.5
2.5	37/0.287	2.72±0.05	6.86	31.5
3	37/0.32	2.82±0.05	6.23	35.9
4	37/0.37	3.41±0.05	4.51	46.9
5	37/0.404	3.53±0.05	3.90	56.2
6	37/0.45	4.25±0.05	3.05	69.5

表2 鍍銀銅芯PTFE絕緣擠包護套電纜結構尺寸、直流電阻和重量

導體標稱截面（mm2）		擠包護套厚度H3型≥mm	屏蔽單芯標稱直徑mm	電纜外徑≤mm			電線重量≤kg/km
導體標稱截面（mm2）		擠包護套厚度H3型≥mm	屏蔽單芯標稱直徑mm	FF4H3-2	FF4P21-2FF4P31-2	FF4P21H3-2FF4P31H3-2	FF4H3-2	FF4P21-2FF4P31-2	FF4P21H3-2FF4P31H3-2
1芯	0.08	0.18	0.10	-	1.34	2.06	-	5.45	9.69
	0.14	0.18	0.10	-	1.47	2.19	-	6.65	11.2
	0.2	0.18	0.10	-	1.59	2.31	-	8.03	12.9
	0.35	0.18	0.10	-	1.75	2.47	-	10.2	15.5
	0.50	0.18	0.10	-	1.97	2.69	-	13.4	19.2
	0.75	0.18	0.10	-	2.16	2.88	-	16.1	22.4
	1	0.18	0.10	--	2.23	2.95	-	18.3	24.7
	1.2	0.18	0.10	-	2.41	3.13	-	21.6	28.5
	1.5	0.18	0.10	-	2.69	3.41	-	26.1	33.7
	2	0.18	0.10	-	2.79	3.51	-	30.4	38.2
	2.5	0.18	0.10	-	3.25	3.97	-	40.8	49.8
	3	0.18	0.10	-	3.35	4.07	-	45.4	54.7
	4	0.25	0.10	-	3.96	4.98	-	58.4	74.1
	5	0.25	0.10	-	4.08	5.10	-	68.0	84.2
	6	0.25	0.10	-	4.80	5.82	-	83.5	102
2芯	0.08	0.18	0.10	2.50	2.23	2.95	9.00	9.73	15.7
	0.14	0.18	0.10	2.76	2.49	3.21	11.2	12.1	18.7
	0.2	0.18	0.10	3.00	2.73	3.45	13.8	14.8	22.0
	0.35	0.18	0.10	3.32	3.05	3.77	18.0	19.2	27.0
	0.50	0.18	0.10	3.76	3.49	4.21	24.2	25.6	34.4
	0.75	0.25	0.10	4.44	3.87	4.89	33.5	30.9	45.2
	1	0.25	0.10	4.58	4.01	5.03	37.8	35.2	49.0
	1.2	0.25	0.10	4.94	4.37	5.39	44.6	41.9	57.7
	1.5	0.25	0.10	5.50	4.93	5.95	53.8	50.8	68.4
	2	0.25	0.10	5.70	5.13	6.15	62.6	59.5	77.8
3芯	0.08	0.18	0.10	2.64	2.37	3.09	11.7	12.6	19.3
	0.14	0.18	0.10	2.92	2.65	3.37	14.9	15.9	23.3
	0.2	0.18	0.10	3.18	2.91	3.63	18.6	19.8	27.8
	0.35	0.18	0.10	3.53	3.26	3.98	24.6	26.0	34.8
4芯	0.50	0.18	0.10	4.00	3.73	4.45	33.6	35.2	45.2
	0.75	0.25	0.10	4.71	4.14	5.16	45.7	42.9	58.9
	1	0.25	0.10	4.86	4.29	5.31	52.0	49.2	66.8
	1.2	0.25	0.10	5.25	4.68	5.70	61.9	58.9	76.8
	1.5	0.25	0.10	5.86	5.29	6.31	75.0	71.7	91.7
	2	0.25	0.10	6.07	5.50	6.52	88.1	84.7	105
	0.08	0.18	0.10	2.87	2.60	3.32	14.5	15.5	22.8
	0.14	0.18	0.10	3.19	2.92	3.64	18.5	19.7	27.9
	0.2	0.18	0.10	3.48	3.21	3.93	23.4	24.8	33.6
	0.35	0.18	0.10	3.87	3.60	4.32	31.3	32.9	42.7
	0.50	0.25	0.10	4.70	4.13	5.15	47.6	44.8	61.1
	0.75	0.25	0.10	5.16	4.59	5.61	57.9	54.9	72.8
	1	0.25	0.10	5.33	4.76	5.78	66.2	63.2	81.6
	1.2	0.25	0.10	5.76	5.19	6.21	79.2	75.9	95.9
	1.5	0.25	0.10	6.44	5.87	6.89	96.2	92.7	115
	2	0.25	0.10	6.68	6.11	7.13	113	110	133
