產品描述

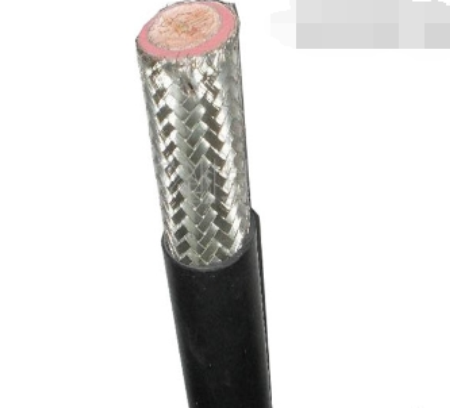

船用電纜JHYJPJP85/SC-1*70
一、產品特點及用途
船用電纜JHYJPJP85/SC-1*70適用于河海各種船舶及海上石油平臺等水上建筑的動力、照明和一般控制裝置。
二、產品執行標準
船用電纜JHYJPJP85/SC-1*70按照GB9331(IEC92-356)標準制造
三、船用電纜JHYJPJP85/SC-1*70使用特性
1、額定電壓：U0/U 0.6/1KV；
2、除軟電纜可供移動設備使用外，其他電纜均為固定敷設，敷設時電纜的允許彎曲半徑見下表；
| 電纜結構特征 | 電纜外徑 | 彎曲內半徑(小) |
| 金屬編織鎧裝型 | 任意值 | 6D |
| 非鎧裝型 | D≤25 | 4D |
| D>25 | 6D |
3、電纜低敷設溫度：PVC護套為-15℃，其他均為-20℃；
4、電纜的燃燒特性單根垂直阻燃(/DA)型電纜能經受GB12666.2(IEC332-1)規定的單根垂直燃燒試驗；
成束阻燃(/SA)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗；
低煙低鹵成束阻燃(/SB)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GB12666.7(IEC1034)規定，燃燒析出氣體HCL含量應≤100mg/g(符合IEC754-1要求)；
低煙無鹵成束阻燃(/SC)型電纜能經受GB12666.5(IEC332-3)規定的成束燃燒試驗，且燃燒時煙濃度應符合GB12666.7(IEC103)規定，燃燒析出氣體水溶的PH值≥4.3，導電率≤10μs/mm(符合IEC754-2要求)；
5、電纜的載流量是假定：四根電纜成整敷設于45℃環境濕度中，且導體溫度持續在允許工作溫度下的計算值。
四、基本型號及M稱
| 型號 | 產品M稱 |
| CEF/DA CEF/SA | 乙丙J緣氯丁護套船用電力電纜DA型(或SA型) |
| CEF80/DA CEF80/SA | 乙丙J緣氯丁內套裸銅絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEF90/DA CEF90/SA | 乙丙J緣氯丁內套鋼絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEF82/DA CEF82/SA | 乙丙J緣氯丁內套銅絲編織鎧裝PVC外套船用電力電纜DA型(或SA型) |
| CEF92/DA CEF92/SA | 乙丙J緣氯丁內套鋼絲編織鎧裝PVC外套船用電力電纜DA型(或SA型) |
| CEH/DA CEH/SA | 乙丙J緣氯磺化聚乙烯護套船用電力電纜DA型(或SA型) |
| CEH80/DA CEH80/SA | 乙丙J緣氯磺化聚乙烯內套裸銅絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEH90/DA CEH90/SA | 乙丙J緣氯磺化聚乙烯內套鋼絲編織鎧裝船用電力電纜DA型(或SA型) |
| CEH82/DA CEH82/SA | 乙丙J緣氯磺化聚乙烯內套銅絲編織鎧裝PVC外套船用電力電纜DA型(或SA型) |
| CEH92/DA CEH92/SA | 乙丙J緣氯磺化聚乙烯內套鋼絲編織鎧裝PVC外套船用電力電纜DA型(或SA型) |
| CEFR/DA CEFR/SA | 乙丙J緣氯丁護套船用軟電力電纜DA型(或SA型) |
| CEHR/DA CEHR/SA | 乙丙J緣氯磺化聚乙烯護套船用軟電力電纜DA型(或SA型) |
| CEV/DA CEV/SA | 乙丙J緣PVC護套船用軟電力電纜DA型(或SA型) |
| CEV80/DA CEV80/SA | 乙丙J緣PVC內套裸銅絲編織鎧裝船用軟電力電纜DA型(或SA型) |
| CEV90/DA CEV90/SA | 乙丙J緣PVC內套鋼絲編織鎧裝船用軟電力電纜DA型(或SA型) |
| CEV82/DA CEV82/SA | 乙丙J緣PVC內套銅絲編織鎧裝PVC外套船用軟電力電纜DA型(或SA型) |
| CEV92/DA CEV92/SA | 乙丙J緣PVC內套鋼絲編織鎧裝PVC外套船用軟電力電纜DA型(或SA型) |
| CXF | 天然丁苯J緣氯丁護套船用電力電纜 |
| CXF80 | 天然丁苯J緣氯丁內套裸銅絲編織鎧裝船用電力電纜 |
| CXF90 | 天然丁苯J緣氯丁內套裸鋼絲編織鎧裝船用電力電纜 |
| CXF92 | 天然丁苯J緣氯丁內套鋼絲編織鎧裝PVC外套船用電力電纜 |
| CXV | 天然丁苯J緣氯乙烯護套船用電力電纜 |
| CXV80 | 天然丁苯J緣氯乙烯內套裸銅絲編織鎧裝船用電力電纜 |
| CXV90 | 天然丁苯J緣氯乙烯內套裸鋼絲編織鎧裝船用電力電纜 |
| CXV92 | 天然丁苯J緣氯乙烯內套鋼絲編織鎧裝PVC外套船用電力電纜 |
| CXFR | 天然丁苯J緣氯丁護套船用電力軟電纜 |
| CVV/DA CVV/SA CVV/SB | PVCJ緣、PVC護套船用電力電纜DA型、SA型、SB型 |
| CVV80/DA CVV80/SA CVV80/SB | PVCJ緣、PVC內套裸銅絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CVV90/DA CVV90/SA CVV90/SB | PVCJ緣、PVC內套裸鋼絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CVV82/DA CVV82/SA CVV82/SB | PVCJ緣、PVC內套銅絲編織鎧裝PVC外套船用電力電纜DA型、SA型、SB型 |
| CVV92/DA CVV92/SA CVV92/SB | PVCJ緣、PVC內套鋼絲編織鎧裝PVC外套船用電力電纜DA型、SA型、SB型 |
| CJV/DA CJV/SA CJV/SB | 交聯聚乙烯J緣、PVC護套船用電力電纜DA型、SA型、SB型 |
| CJV80/DA CJV80/SA CJV80/SB | 交聯聚乙烯J緣、PVC內套裸銅絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CJV90/DA CJV90/SA CJV90/SB | 交聯聚乙烯J緣、PVC內套裸鋼絲編織鎧裝船用電力電纜DA型、SA型、SB型 |
| CJV82/DA CJV82/SA CJV82/SB | 交聯聚乙烯J緣、PVC內套銅絲編織鎧裝PVC外套船用電力電纜DA型、SA型、SB型 |
| CJV92/DA CJV92/SA CJV92/SB | 交聯聚乙烯J緣、PVC內套鋼絲編織鎧裝PVC外套船用電力電纜DA型、SA型、SB型 |
五、代號M稱含義
| 項目 | 代 號 | 說 明 |
| 系列 | CE | 乙丙橡皮J緣船用電力電纜 EPR |
| CJ | 交聯聚乙烯J緣船用電力電纜 XLPE | |
| CV | PVCJ緣船用電力電纜 PVC | |
| CS | 硅橡膠J緣船用電力電纜 | |
| CX | 天然--丁苯橡皮J緣船用電力電纜 | |
| 內套 | V | PVC PVC |
| S | 氯丁橡膠 | |
| G | 氯磺化聚乙烯 CSM | |
| 鎧裝 | (省略) | 無鎧裝 |
| 8 | 銅絲編織 | |
| 9 | 鋼絲編織 | |
| 2 | 雙鋼帶 | |
| 3 | 圓鋼絲 | |
| 外套 | 0 | 無外護套 |
| 2 | PVC PVC | |
| 3 | 聚乙烯 | |
| 阻燃特性 | S | 熱塑性聚烯烴 |
| DA | 單根垂直阻燃 | |
| SA | 成束阻燃 | |
| SB | 低煙低鹵成束阻燃 | |
| SC | 低煙無鹵成束阻燃 | |
| 規格 | 芯數×導體標稱截面積mm2 | 1芯1-300mm2、2芯1-120mm2、3芯1-185mm2、4-37芯、1-2.5mm2 |
