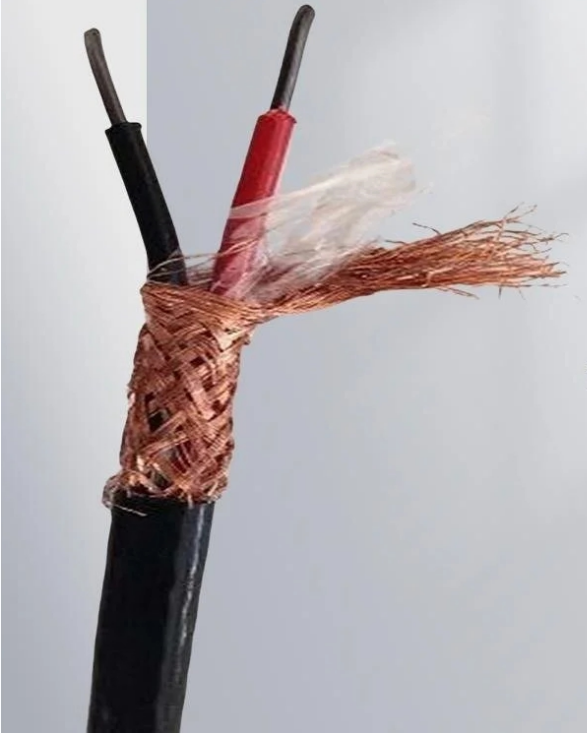

高溫補償導線KX-HFF-2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
高溫補償導線KX-HFF-2*1.5詳細介紹
概述；
高溫補償導線KX-HFF-2*1.5適用于分度號為S、E、K、N、E、J和T型熱電偶配用的補償導線。
一、生產執行標準 高溫補償導線KX-HFF-2*1.5采用企業標準
二、產品名稱、型號如表1所示
表1：
產品名稱 | 補償導線型號 | 所配用熱電偶名稱 | 所配用熱電偶分度號 |
銅-銅鎳0.6補償導線 | SC | 鉑銠10-鉑熱電偶 | S |
鐵-銅鎳22補償導線 | KCA | 鎳鉻-鎳硅熱電偶 | K |
銅-康銅補償導線 | KCB | ||
鎳鉻10-鎳硅3延長型導線 | KX | ||
鐵-銅鎳22補償導線 | NC | 鎳鉻-鎳硅熱電偶 | N |
鎳鉻14硅-鎳硅延長型導線 | NX | ||
鎳鉻10-銅硅45延長型導線 | EX | 鎳鉻-銅鎳熱電偶 | E |
鐵-銅鎳45延長型導線 | JX | 鐵-銅鎳熱電偶 | J |
銅-銅鎳45延長型導線 | TX | 銅-康銅熱電偶 | T |
三、使用條件 環境溫度：-60～275℃。
四、條件：
2、成品補償導線經受交流50Hz、500V電壓試驗1分鐘不擊穿；
3、熱電勢允差如表2
型號 | 熱電動勢μV | 200℃時 |
熱電動勢 | 允差 | |
SC或RC | 1440 | ±60 |
五、電纜的型號規格及外徑參考如表3：
表3：
型號 | 線芯材料 | 線芯型式 | 標稱截面mm2 | 導體結構根/直徑mm | 成品電纜外徑參考 |
KC-HFF | 補償導線合金絲 | 單股線芯 | 0.2 | 1/0.52 | 1.6×2.4 |
多股線芯 | 0.2 | 7/0.2 | 1.7×2.6 |
注：1、屏蔽型補償導線的外徑應加屏蔽層厚度，即再加0.8mm；
2、線芯為多股線芯（R）或帶屏蔽（P），其型號應加“R”或“P”或“RP”。
六、交貨要求：
1、交貨長度為100m或其整數倍，成盤長度應不小于100m,長度計量誤差應不過±0.5%；
2、根據雙方協議允許長度交貨
