產品描述

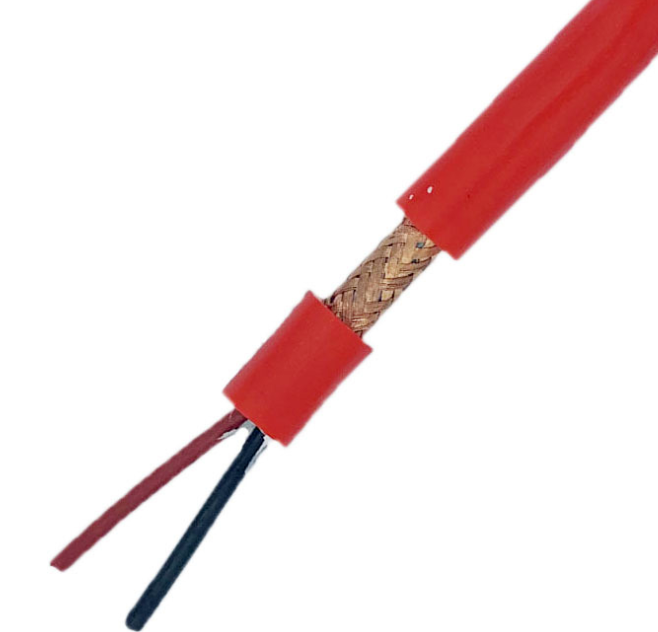

耐高溫補償導線KXS-FFP KXS-GGP
產品特點及用途
分度號為S、K、E、T、J、N型熱電偶用補償導線、電纜的作用是來延伸熱電偶的冷端，與測溫儀連接構成測溫系統，以提高測溫精度。產品選用優質聚全氟乙丙烯、硅橡膠絕緣，并采用 擠出設備新工藝流水生產線，本類產品按絕緣和護套特性，具有耐火、耐高、低溫、耐腐蝕、耐老化、耐電暈電弧等特性和使用壽命長之特點。
執行標準
耐高溫補償導線KXS-FFP KXS-GGP執行GB/T4989-94標準（等效采用IEC584-3.1989標準）
工作溫度
普通級：***高135℃～-20℃
耐熱級：***高275℃～-60℃
耐火級：***高550℃～-60℃
安裝敷設時允許***小彎曲半徑
A硅橡膠絕緣和護套
平行式：不小于補償導線厚度的4倍
對絞式：不小于補償導線外徑的4倍
B氟塑料絕緣和硅橡膠護套
平行式：不小于補償導線厚度的10倍
對絞式：不小于補償導線外徑的10倍
C無鎧裝層的補償電纜不小于電纜外徑的6倍
有鎧裝層的補償電纜不小于電纜外徑的12倍
型號與規格代號及含義
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
型號 | SC | 配用S分度號熱電偶補償型補償導線 | 耐熱等級 | 70 | ***高使用溫度為70℃ |
RC | 配用R分度號熱電偶補償型補償導線 | 105 | ***高使用溫度為105℃ | ||
KCA KCB | 配用K分度號熱電偶補償型補償導線 | 200 | ***高使用溫度為200℃ | ||
275 | ***高使用溫度為270℃ | ||||
KX | 配用K 分度號熱電偶補償型補償導線 | 絕緣材料 | G | 硅橡膠 | |
NC | 配用N分度號熱電偶補償型補償導線 | F46 | 聚全氟乙丙烯 | ||
NX | 配用N分度號熱電偶補償型補償導線 | 護套材料 | G | 硅橡膠 | |
EX | 配用E分度號熱電偶補償型補償導線 | 屏蔽材料 | / | 無屏蔽可省略 | |
JX | 配用J分度號熱電偶補償型補償導線 | P | 銅絲編織 | ||
TX | 配用T分度號熱電偶補償型補償導線 | P1 | 鍍錫銅絲編織 | ||
系列代號 | ZR | 阻燃電纜 | P2 | 銅帶/銅塑復合帶 |
續上表:
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
系統代號 | ia | 本安電纜 | 屏蔽 材料 | P3 | 鋁/塑復合帶 |
規格 | 2×導體截面(㎜2) | 導體 種類 | A | 單股導體 | |
結構形式 | /Y | 平行式(不表示) 對絞式 | B | 多股絞合導體 |
