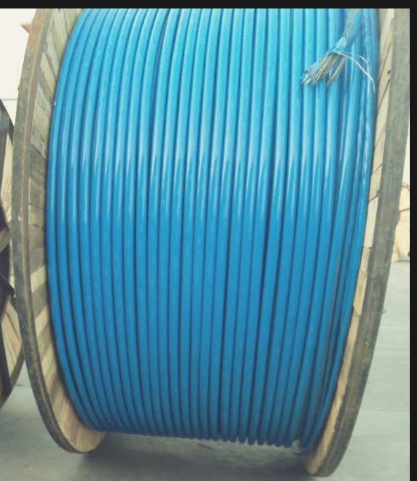

本安電纜IA-DJYPVP-5*2*1.5
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述
一：產品特點及用途
本安電纜IA-DJYPVP-5*2*1.5適用于額定電壓500V及以下對于防干擾性要求較高的電子計算機和自動化連接用電纜。電纜地線芯絕緣采用具有抗氧化性能的K型B類低密度聚乙烯。聚乙烯的絕緣電阻高，耐電壓好，介電系數小和介質損耗溫度和變頻率的影響也小，不但能滿足傳輸性能的要求，而且能確保電纜的使用壽命。
為了減少回路間的相互串擾和外部干擾，IA-DJYPVP-2*2*1.5本安防爆計算機電纜采用屏蔽結構。電纜的屏蔽要求是根據不同場合分別采用：對絞組合屏蔽、對絞組成電纜的總屏蔽、對絞組合屏蔽后總屏蔽等方法。
二：本安電纜IA-DJYPVP-5*2*1.5產品執行標準：TICW 06-2009 （等效采用英國BS5308標準）
阻燃執行GB12666-90標準
三：本安電纜IA-DJYPVP-5*2*1.5使用特性
1． 交流額定電壓：U0/U 300/500KV
2． ***高工作溫度：聚乙烯絕緣不超過70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
聚全氟乙丙烯（F46）絕緣不超過200℃
進口可溶性聚四氟乙烯（PFA）不超過260℃
3． ***低環境溫度：聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料及硅橡膠護套：固定敷設-60℃，非固定敷設-25℃。
4． 電纜安裝敷設溫度應不低于0℃（高溫型不低于-25℃）。
5． 電纜允許彎曲半徑：非鎧裝電纜***小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜***小為電纜外徑的12倍
四：基本型號及名稱
1．聚乙烯絕緣聚氯乙烯護套本質安全電路甬計算機屏蔽電纜（包括本安用DCS電纜）
IA-DJYPV（R）P | 聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJYP2V（R）P2 | 聚乙烯絕緣銅塑復合帶繞包分屏銅帶總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJYP3V（R）P3 | 聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套計算機屏蔽（軟）電纜 |
IA-DJYJPV（R）P | 交聯聚乙烯絕緣銅絲編織分屏總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJYJP2V（R）P2 | 交聯聚乙烯絕緣銅帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJYJP3V（R）P3 | 交聯聚乙烯絕緣鋁塑復合帶繞包分屏總屏聚氯乙烯護套本安用計算機屏蔽（軟）電纜 |
IA-DJYDPYD（R）P | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織分屏總屏本安用計算機屏蔽（軟）電纜 |
IA-DJYDP2YD（R）P2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅帶繞包分屏總屏本安用計算機屏蔽（軟）電纜 |
IA-DJYDP3YD（R）P3 | 低煙無鹵阻燃聚烯烴絕緣和護套鋁塑復合帶繞包分屏總屏本安用計算機屏蔽（軟）電纜 |
IA-DJF46PVP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
IA-DJF46PVRP | F46絕緣聚氯乙烯護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
IA-DJF46GPG | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機電纜 |
IA-DJF46GPGR | F46絕緣硅橡膠護套銅絲編織分屏加總屏本安用耐高溫防腐計算機軟電纜 |
IA-DJF4F46P-2 | F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
IA-DJF4F46P2-2 | F46絕緣和護套銅帶分屏加總屏本安用耐高溫防腐計算機電纜 |
五：IA-DJYPVP-2*2*1.5本安防爆計算機電纜代號名稱和含義
表2
項目 | 代號 | 說明 |
阻燃特性 | ZR | 分A、B、C級阻燃 |
系列代號 | IA-DJ | 本安用計算機電纜（包括DCS電纜） |
絕緣材料 | Y | 聚乙烯 |
YJ | 交聯聚乙烯 | |
YD | 低煙無鹵阻燃聚烯烴 | |
F（F46） | 聚全氟乙丙烯 | |
護套材料 | YD | 低煙無鹵阻燃聚烯烴 |
V | 聚氯乙烯 | |
G | 硅橡膠 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P1 | 鍍錫銅絲屏蔽 | |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 | |
規格 | 對數1-37 | |
每對芯數2-3 | ||
導體線芯截面0.5-2.5 |
